Viac o navarovaní matícPonúkame komplexný sortiment náhradných dielov pre odporové zváranie matíc od držiakov elektród až po spotrebný materiál, ako sú keramické kolíky a výmenné elektródy.
Okrem štandardných rozmerov ponúkame aj výrobu držiakov elektród, výmenných elektród a keramických polohovacích kolíkov na základe Vašich predstáv. Podľa Vašich požiadaviek pripravíme výrobný výkres, ktorý Vám zašleme na schválenie. Následne Vám môžeme zaslať cenovú ponuku na zákazkovú výrobu.
Výhodou zostáv s keramickým kolíkom sú vynikajúce elektroizolačné vlastnosti, termoodolnosť a flexibilita. Ich nevýhodou je vysoká cena. Pre lacnejšie riešenie odporúčame zostavy s pokeramizovaným kolíkom.
Zostavy pre navarovanie matíc chladené vzduchom
Zostavy pre navarovanie matíc M4
Keramické kolíky Cerazur a výmenné elektródy
 |
 |
 |
 |
 |
|
| Otvor v plechu ø mm |
Krátky typ (ručné podávanie)  |
Dlhý typ (strojové podávanie) |
Typ s golierom |
Výmenná elektróda | Výmenná elektróda kruhová |
| 4.5 | 8228-ZK-11000 | 8228-ZK-10000 | 8228-ZK-10300 | 1111-ZK-10000 | NE-10000 |
| 4.6 | 8228-ZK-11001 | 8228-ZK-10001 | 8228-ZK-10301 | 1111-ZK-10001 | NE-10001 |
| 4.7 | 8228-ZK-11002 | 8228-ZK-10002 | 8228-ZK-10302 | 1111-ZK-10002 | NE-10002 |
| 4.8 | 8228-ZK-11003 | 8228-ZK-10003 | 8228-ZK-10303 | 1111-ZK-10003 | NE-10003 |
| 4.9 | 8228-ZK-11004 | 8228-ZK-10004 | 8228-ZK-10304 | 1111-ZK-10004 | NE-10004 |
| 5.0 | 8228-ZK-11005 | 8228-ZK-10005 | 8228-ZK-10305 | 1111-ZK-10005 | NE-10005 |
| 5.1 | 8228-ZK-11006 | 8228-ZK-10006 | 8228-ZK-10306 | 1111-ZK-10006 | NE-10006 |
| 5.2 | 8228-ZK-11007 | 8228-ZK-10007 | 8228-ZK-10307 | 1111-ZK-10007 | NE-10007 |
| 5.3 | 8228-ZK-11008 | 8228-ZK-10008 | 8228-ZK-10308 | 1111-ZK-10008 | NE-10008 |
| 5.4 | 8228-ZK-11009 | 8228-ZK-10009 | 8228-ZK-10309 | 1111-ZK-10009 | NE-10009 |
| 5.5 | 8228-ZK-11010 | 8228-ZK-10010 | 8228-ZK-10310 | 1111-ZK-10010 | NE-10010 |
| 5.6 | 8228-ZK-11011 | 8228-ZK-10011 | 8228-ZK-10311 | 1111-ZK-10011 | NE-10011 |
| 5.7 | 8228-ZK-11012 | 8228-ZK-10012 | 8228-ZK-10312 | 1111-ZK-10012 | NE-10012 |
| 5.8 | 8228-ZK-11013 | 8228-ZK-10013 | 8228-ZK-10313 | 1111-ZK-10013 | NE-10013 |
| 5.9 | 8228-ZK-11014 | 8228-ZK-10014 | 8228-ZK-10314 | 1111-ZK-10014 | NE-10014 |
| 6.0 | 8228-ZK-11015 | 8228-ZK-10015 | 8228-ZK-10315 | 1111-ZK-10015 | NE-10015 |
Technický popis materiálu Cerazur
V prípade, že navárate matice veľkých rozmerov s veľkým zváracím prúdom a štandardné modré Cerazur keramické kolíky Vám nestačia, riešením je použitie materiálu Volcera. Volcera materiál dokáže znášať veľké tepelné šoky. Všetky štandardné kolíky sú dostupné aj v prevedení Volcera.
Technický popis materiálu Volcera
Nevyhovuje Vám tvar alebo rozmery našich štandardných keramických kolíkov alebo elektród? Pošlite nám Vašu predstavu, škicu alebo výkres a my Vám radi spravíme cenovú ponuku na zákazkovú výrobu.
Držiaky elektród
 |
 |
|
| L | Ø18 | Ø24 |
| 30 | 1111-ZK-10500 | 1111-ZK-10506 |
| 40 | 1111-ZK-10501 | 1111-ZK-10507 |
| 50 | 1111-ZK-10502 | 1111-ZK-10508 |
 |
 |
 |
| Kužeľ 1:10 | Kužeľ MK2 | Závit M18×1.5 |
| 1111-ZK-10580 | 1111-ZK-10540 | 1111-ZK-10560 |
 |
 |
 |
| S-typ | R-typ | T-typ |
| 1111-ZK-10680 | 1111-ZK-10608 | 1111-ZK-10640 |
Príslušenstvo k držiakom elektród
|
|
|
Zostavy pre navarovanie matíc M5
Keramické kolíky Cerazur a výmenné elektródy
 |
 |
 |
 |
 |
|
|
| Otvor v plechu ø mm |
Krátky typ (ručné podávanie) |
Dlhý typ (strojové podávanie) |
Typ s golierom |
Výmenná elektróda SW19 | Výmenná elektróda SW24 | Výmenná elektróda kruhová |
| 5.5 | 8228-ZK-11016 | 8228-ZK-10016 | 8228-ZK-10316 | 1111-ZK-10010 | 1111-ZK-10057 | NE-10010 |
| 5.6 | 8228-ZK-11017 | 8228-ZK-10017 | 8228-ZK-10317 | 1111-ZK-10011 | 1111-ZK-10058 | NE-10011 |
| 5.7 | 8228-ZK-11018 | 8228-ZK-10018 | 8228-ZK-10318 | 1111-ZK-10012 | 1111-ZK-10059 | NE-10012 |
| 5.8 | 8228-ZK-11019 | 8228-ZK-10019 | 8228-ZK-10319 | 1111-ZK-10013 | 1111-ZK-10060 | NE-10013 |
| 5.9 | 8228-ZK-11020 | 8228-ZK-10020 | 8228-ZK-10320 | 1111-ZK-10014 | 1111-ZK-10061 | NE-10014 |
| 6.0 | 8228-ZK-11021 | 8228-ZK-10021 | 8228-ZK-10321 | 1111-ZK-10015 | 1111-ZK-10062 | NE-10015 |
| 6.1 | 8228-ZK-11022 | 8228-ZK-10022 | 8228-ZK-10322 | 1111-ZK-10016 | 1111-ZK-10063 | NE-10016 |
| 6.2 | 8228-ZK-11023 | 8228-ZK-10023 | 8228-ZK-10323 | 1111-ZK-10017 | 1111-ZK-10064 | NE-10017 |
| 6.3 | 8228-ZK-11024 | 8228-ZK-10024 | 8228-ZK-10324 | 1111-ZK-10018 | 1111-ZK-10065 | NE-10018 |
| 6.4 | 8228-ZK-11025 | 8228-ZK-10025 | 8228-ZK-10325 | 1111-ZK-10019 | 1111-ZK-10066 | NE-10019 |
| 6.5 | 8228-ZK-11026 | 8228-ZK-10026 | 8228-ZK-10326 | 1111-ZK-10020 | 1111-ZK-10067 | NE-10020 |
| 6.6 | 8228-ZK-11027 | 8228-ZK-10027 | 8228-ZK-10327 | 1111-ZK-10021 | 1111-ZK-10068 | NE-10021 |
| 6.7 | 8228-ZK-11028 | 8228-ZK-10028 | 8228-ZK-10328 | 1111-ZK-10022 | 1111-ZK-10069 | NE-10022 |
| 6.8 | 8228-ZK-11029 | 8228-ZK-10029 | 8228-ZK-10329 | 1111-ZK-10023 | 1111-ZK-10070 | NE-10023 |
| 6.9 | 8228-ZK-11030 | 8228-ZK-10030 | 8228-ZK-10330 | 1111-ZK-10024 | 1111-ZK-10071 | NE-10024 |
| 7.0 | 8228-ZK-11031 | 8228-ZK-10031 | 8228-ZK-10331 | 1111-ZK-10025 | 1111-ZK-10072 | NE-10025 |
Technický popis materiálu Cerazur
V prípade, že navárate matice veľkých rozmerov s veľkým zváracím prúdom a štandardné modré Cerazur keramické kolíky Vám nestačia, riešením je použitie materiálu Volcera. Volcera materiál dokáže znášať veľké tepelné šoky. Všetky štandardné kolíky sú dostupné aj v prevedení Volcera.
Technický popis materiálu Volcera
Nevyhovuje Vám tvar alebo rozmery našich štandardných keramických kolíkov alebo elektród? Pošlite nám Vašu predstavu, škicu alebo výkres a my Vám radi spravíme cenovú ponuku na zákazkovú výrobu.
Držiaky elektród
|
|
|
| L | Ø18 | Ø24 |
| 30 | 1111-ZK-10500 | 1111-ZK-10506 |
| 40 | 1111-ZK-10501 | 1111-ZK-10507 |
| 50 | 1111-ZK-10502 | 1111-ZK-10508 |
|
|
|
| Kužeľ 1:10 | Kužeľ MK2 | Závit M18×1.5 |
| 1111-ZK-10580 | 1111-ZK-10540 | 1111-ZK-10560 |
|
|
|
| S-typ | R-typ | T-typ |
| 1111-ZK-10680 | 1111-ZK-10608 | 1111-ZK-10640 |
Príslušenstvo k držiakom elektród
|
|
|
Zostavy pre navarovanie matíc M6
Keramické kolíky Cerazur a výmenné elektródy
 |
 |
 |
 |
 |
|
|
| Otvor v plechu ø mm |
Krátky typ (ručné podávanie) |
Dlhý typ (strojové podávanie) |
Typ s golierom |
Výmenná elektróda SW19 | Výmenná elektróda SW24 | Výmenná elektróda kruhová |
| 6.5 | 8228-ZK-11032 | 8228-ZK-10032 | 8228-ZK-10332 | 1111-ZK-10031 | 1111-ZK-10078 | NE-10031 |
| 6.6 | 8228-ZK-11033 | 8228-ZK-10033 | 8228-ZK-10333 | 1111-ZK-10032 | 1111-ZK-10079 | NE-10032 |
| 6.7 | 8228-ZK-11034 | 8228-ZK-10034 | 8228-ZK-10334 | 1111-ZK-10033 | 1111-ZK-10080 | NE-10033 |
| 6.8 | 8228-ZK-11035 | 8228-ZK-10035 | 8228-ZK-10335 | 1111-ZK-10034 | 1111-ZK-10081 | NE-10034 |
| 6.9 | 8228-ZK-11036 | 8228-ZK-10036 | 8228-ZK-10336 | 1111-ZK-10035 | 1111-ZK-10082 | NE-10035 |
| 7.0 | 8228-ZK-11037 | 8228-ZK-10037 | 8228-ZK-10337 | 1111-ZK-10036 | 1111-ZK-10083 | NE-10036 |
| 7.1 | 8228-ZK-11038 | 8228-ZK-10038 | 8228-ZK-10338 | 1111-ZK-10037 | 1111-ZK-10084 | NE-10037 |
| 7.2 | 8228-ZK-11039 | 8228-ZK-10039 | 8228-ZK-10339 | 1111-ZK-10038 | 1111-ZK-10085 | NE-10038 |
| 7.3 | 8228-ZK-11040 | 8228-ZK-10040 | 8228-ZK-10340 | 1111-ZK-10039 | 1111-ZK-10086 | NE-10039 |
| 7.4 | 8228-ZK-11041 | 8228-ZK-10041 | 8228-ZK-10341 | 1111-ZK-10040 | 1111-ZK-10087 | NE-10040 |
| 7.5 | 8228-ZK-11042 | 8228-ZK-10042 | 8228-ZK-10342 | 1111-ZK-10041 | 1111-ZK-10088 | NE-10041 |
| 7.6 | 8228-ZK-11043 | 8228-ZK-10043 | 8228-ZK-10343 | 1111-ZK-10042 | 1111-ZK-10089 | NE-10042 |
| 7.7 | 8228-ZK-11044 | 8228-ZK-10044 | 8228-ZK-10344 | 1111-ZK-10043 | 1111-ZK-10090 | NE-10043 |
| 7.8 | 8228-ZK-11045 | 8228-ZK-10045 | 8228-ZK-10345 | 1111-ZK-10044 | 1111-ZK-10091 | NE-10044 |
| 7.9 | 8228-ZK-11046 | 8228-ZK-10046 | 8228-ZK-10346 | 1111-ZK-10045 | 1111-ZK-10092 | NE-10045 |
| 8.0 | 8228-ZK-11047 | 8228-ZK-10047 | 8228-ZK-10347 | 1111-ZK-10046 | 1111-ZK-10093 | NE-10046 |
| 8.1 | 8228-ZK-11048 | 8228-ZK-10048 | 8228-ZK-10348 | 1111-ZK-10047 | 1111-ZK-10094 | NE-10047 |
| 8.2 | 8228-ZK-11049 | 8228-ZK-10049 | 8228-ZK-10349 | 1111-ZK-10048 | 1111-ZK-10095 | NE-10048 |
| 8.3 | 8228-ZK-11050 | 8228-ZK-10050 | 8228-ZK-10350 | 1111-ZK-10049 | 1111-ZK-10096 | NE-10049 |
| 8.4 | 8228-ZK-11051 | 8228-ZK-10051 | 8228-ZK-10351 | 1111-ZK-10050 | 1111-ZK-10097 | NE-10050 |
| 8.5 | 8228-ZK-11052 | 8228-ZK-10052 | 8228-ZK-10352 | 1111-ZK-10051 | 1111-ZK-10098 | NE-10051 |
Technický popis materiálu Cerazur
V prípade, že navárate matice veľkých rozmerov s veľkým zváracím prúdom a štandardné modré Cerazur keramické kolíky Vám nestačia, riešením je použitie materiálu Volcera. Volcera materiál dokáže znášať veľké tepelné šoky. Všetky štandardné kolíky sú dostupné aj v prevedení Volcera.
Technický popis materiálu Volcera
Nevyhovuje Vám tvar alebo rozmery našich štandardných keramických kolíkov alebo elektród? Pošlite nám Vašu predstavu, škicu alebo výkres a my Vám radi spravíme cenovú ponuku na zákazkovú výrobu.
Držiaky elektród
 |
 |
|
| L | Ø18 | Ø24 |
| 30 | 1111-ZK-10503 | 1111-ZK-10509 |
| 40 | 1111-ZK-10504 | 1111-ZK-10510 |
| 50 | 1111-ZK-10505 | 1111-ZK-10511 |
 |
 |
 |
| Kužeľ 1:10 | Kužeľ MK2 | Závit M18×1.5 |
| 1111-ZK-10581 | 1111-ZK-10541 | 1111-ZK-10561 |
 |
 |
 |
| S-typ | R-typ | T-typ |
| 1111-ZK-10681 | 1111-ZK-10611 | 1111-ZK-10641 |
Príslušenstvo k držiakom elektród
|
|
|

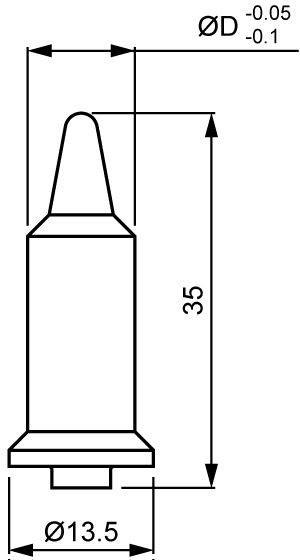

Zostavy pre navarovanie matíc M8
Keramické kolíky Cerazur a výmenné elektródy
 |
 |
 |
 |
 |
|
|
| Otvor v plechu ø mm |
Krátky typ (ručné podávanie) |
Dlhý typ (strojové podávanie) |
Typ s golierom |
Výmenná elektróda SW24 | Výmenná elektróda SW30 | Výmenná elektróda kruhová |
| 8.5 | 8228-ZK-11053 | 8228-ZK-10053 | 8228-ZK-10353 | 1111-ZK-10104 | 1111-ZK-10135 | NE-10104 |
| 8.6 | 8228-ZK-11054 | 8228-ZK-10054 | 8228-ZK-10354 | 1111-ZK-10105 | 111-ZK-10136 | NE-10105 |
| 8.7 | 8228-ZK-11055 | 8228-ZK-10055 | 8228-ZK-10355 | 1111-ZK-10106 | 1111-ZK-10137 | NE-10106 |
| 8.8 | 8228-ZK-11056 | 8228-ZK-10056 | 8228-ZK-10356 | 1111-ZK-10107 | 1111-ZK-10138 | NE-10107 |
| 8.9 | 8228-ZK-11057 | 8228-ZK-10057 | 8228-ZK-10357 | 1111-ZK-10108 | 1111-ZK-10139 | NE-10108 |
| 9.0 | 8228-ZK-11058 | 8228-ZK-10058 | 8228-ZK-10358 | 1111-ZK-10109 | 1111-ZK-10140 | NE-10109 |
| 9.1 | 8228-ZK-11059 | 8228-ZK-10059 | 8228-ZK-10359 | 1111-ZK-10110 | 1111-ZK-10141 | NE-10110 |
| 9.2 | 8228-ZK-11060 | 8228-ZK-10060 | 8228-ZK-10360 | 1111-ZK-10111 | 1111-ZK-10142 | NE-10111 |
| 9.3 | 8228-ZK-11061 | 8228-ZK-10061 | 8228-ZK-10361 | 1111-ZK-10112 | 1111-ZK-10143 | NE-10112 |
| 9.4 | 8228-ZK-11062 | 8228-ZK-10062 | 8228-ZK-10362 | 1111-ZK-10113 | 1111-ZK-10144 | NE-10113 |
| 9.5 | 8228-ZK-11063 | 8228-ZK-10063 | 8228-ZK-10363 | 1111-ZK-10114 | 1111-ZK-10145 | NE-10114 |
| 9.6 | 8228-ZK-11064 | 8228-ZK-10064 | 8228-ZK-10364 | 1111-ZK-10115 | 1111-ZK-10146 | NE-10115 |
| 9.7 | 8228-ZK-11065 | 8228-ZK-10065 | 8228-ZK-10365 | 1111-ZK-10116 | 1111-ZK-10147 | NE-10116 |
| 9.8 | 8228-ZK-11066 | 8228-ZK-10066 | 8228-ZK-10366 | 1111-ZK-10117 | 1111-ZK-10148 | NE-10117 |
| 9.9 | 8228-ZK-11067 | 8228-ZK-10067 | 8228-ZK-10367 | 1111-ZK-10118 | 1111-ZK-10149 | NE-10118 |
| 10.0 | 8228-ZK-11068 | 8228-ZK-10068 | 8228-ZK-10368 | 1111-ZK-10119 | 1111-ZK-10150 | NE-10119 |
| 10.1 | 8228-ZK-11069 | 8228-ZK-10069 | 8228-ZK-10369 | 1111-ZK-10120 | 1111-ZK-10151 | NE-10120 |
| 10.2 | 8228-ZK-11070 | 8228-ZK-10070 | 8228-ZK-10370 | 1111-ZK-10121 | 1111-ZK-10152 | NE-10121 |
| 10.3 | 8228-ZK-11071 | 8228-ZK-10071 | 8228-ZK-10371 | 1111-ZK-10122 | 1111-ZK-10153 | NE-10122 |
| 10.4 | 8228-ZK-11072 | 8228-ZK-10072 | 8228-ZK-10372 | 1111-ZK-10123 | 1111-ZK-10154 | NE-10123 |
| 10.5 | 8228-ZK-11073 | 8228-ZK-10073 | 8228-ZK-10373 | 1111-ZK-10124 | 1111-ZK-10155 | NE-10124 |
| 10.6 | 8228-ZK-11074 | 8228-ZK-10074 | 8228-ZK-10374 | 1111-ZK-10125 | 1111-ZK-10156 | NE-10125 |
| 10.7 | 8228-ZK-11075 | 8228-ZK-10075 | 8228-ZK-10375 | 1111-ZK-10126 | 1111-ZK-10157 | NE-10126 |
| 10.8 | 8228-ZK-11076 | 8228-ZK-10076 | 8228-ZK-10376 | 1111-ZK-10127 | 1111-ZK-10158 | NE-10127 |
| 10.9 | 8228-ZK-11077 | 8228-ZK-10077 | 8228-ZK-10377 | 1111-ZK-10128 | 1111-ZK-10159 | NE-10128 |
| 11.0 | 8228-ZK-11078 | 8228-ZK-10078 | 8228-ZK-10378 | 1111-ZK-10129 | 1111-ZK-10160 | NE-10129 |
Technický popis materiálu Cerazur
V prípade, že navárate matice veľkých rozmerov s veľkým zváracím prúdom a štandardné modré Cerazur keramické kolíky Vám nestačia, riešením je použitie materiálu Volcera. Volcera materiál dokáže znášať veľké tepelné šoky. Všetky štandardné kolíky sú dostupné aj v prevedení Volcera.
Technický popis materiálu Volcera
Nevyhovuje Vám tvar alebo rozmery našich štandardných keramických kolíkov alebo elektród? Pošlite nám Vašu predstavu, škicu alebo výkres a my Vám radi spravíme cenovú ponuku na zákazkovú výrobu.
Držiaky elektród
 |
 |
|
| L | Ø18 | Ø24 |
| 30 | 1111-ZK-10512 | 1111-ZK-10515 |
| 40 | 1111-ZK-10513 | 1111-ZK-10516 |
| 50 | 1111-ZK-10514 | 1111-ZK-10517 |
 |
 |
 |
 |
| Kužeľ 1:10 | Kužeľ MK2 | Kužeľ MK3 | Závit M18×1.5 |
| 1111-ZK-10582 | 1111-ZK-10542 | 1111-ZK-10543 | 1111-ZK-10562 |
 |
 |
 |
| S-typ | R-typ | T-typ |
| 1111-ZK-10682 | 1111-ZK-10616 | 1111-ZK-10642 |
Príslušenstvo k držiakom elektród
|
|
|
Zostavy pre navarovanie matíc M10
Keramické kolíky Cerazur a výmenné elektródy
 |
 |
 |
 |
 |
|
| Otvor v plechu ø mm |
Krátky typ (ručné podávanie) |
Dlhý typ (strojové podávanie) |
Typ s golierom |
Výmenná elektróda SW30 | Výmenná elektróda kruhová |
| 11.0 | 8228-ZK-11079 | 8228-ZK-10079 | 8228-ZK-10379 | 1111-ZK-10166 | NE-10166 |
| 11.1 | 8228-ZK-11080 | 8228-ZK-10080 | 8228-ZK-10380 | 1111-ZK-10167 | NE-10167 |
| 11.2 | 8228-ZK-11081 | 8228-ZK-10081 | 8228-ZK-10381 | 1111-ZK-10168 | NE-10168 |
| 11.3 | 8228-ZK-11082 | 8228-ZK-10082 | 8228-ZK-10382 | 1111-ZK-10169 | NE-10169 |
| 11.4 | 8228-ZK-11083 | 8228-ZK-10083 | 8228-ZK-10383 | 1111-ZK-10170 | NE-10170 |
| 11.5 | 8228-ZK-11084 | 8228-ZK-10084 | 8228-ZK-10384 | 1111-ZK-10171 | NE-10171 |
| 11.6 | 8228-ZK-11085 | 8228-ZK-10085 | 8228-ZK-10385 | 1111-ZK-10172 | NE-10172 |
| 11.7 | 8228-ZK-11086 | 8228-ZK-10086 | 8228-ZK-10386 | 1111-ZK-10173 | NE-10173 |
| 11.8 | 8228-ZK-11087 | 8228-ZK-10087 | 8228-ZK-10387 | 1111-ZK-10174 | NE-10174 |
| 11.9 | 8228-ZK-11088 | 8228-ZK-10088 | 8228-ZK-10388 | 1111-ZK-10175 | NE-10175 |
| 12.0 | 8228-ZK-11089 | 8228-ZK-10089 | 8228-ZK-10389 | 1111-ZK-10176 | NE-10176 |
| 12.1 | 8228-ZK-11090 | 8228-ZK-10090 | 8228-ZK-10390 | 1111-ZK-10177 | NE-10177 |
| 12.2 | 8228-ZK-11091 | 8228-ZK-10091 | 8228-ZK-10391 | 1111-ZK-10178 | NE-10178 |
| 12.3 | 8228-ZK-11092 | 8228-ZK-10092 | 8228-ZK-10392 | 1111-ZK-10179 | NE-10179 |
| 12.4 | 8228-ZK-11093 | 8228-ZK-10093 | 8228-ZK-10393 | 1111-ZK-10180 | NE-10180 |
| 12.5 | 8228-ZK-11094 | 8228-ZK-10094 | 8228-ZK-10394 | 1111-ZK-10181 | NE-10181 |
| 12.6 | 8228-ZK-11095 | 8228-ZK-10095 | 8228-ZK-10395 | 1111-ZK-10182 | NE-10182 |
| 12.7 | 8228-ZK-11096 | 8228-ZK-10096 | 8228-ZK-10396 | 1111-ZK-10183 | NE-10183 |
| 12.8 | 8228-ZK-11097 | 8228-ZK-10097 | 8228-ZK-10397 | 1111-ZK-10184 | NE-10184 |
| 12.9 | 8228-ZK-11098 | 8228-ZK-10098 | 8228-ZK-10398 | 1111-ZK-10185 | NE-10185 |
| 13.0 | 8228-ZK-11099 | 8228-ZK-10099 | 8228-ZK-10399 | 1111-ZK-10186 | NE-10186 |
Technický popis materiálu Cerazur
V prípade, že navárate matice veľkých rozmerov s veľkým zváracím prúdom a štandardné modré Cerazur keramické kolíky Vám nestačia, riešením je použitie materiálu Volcera. Volcera materiál dokáže znášať veľké tepelné šoky. Všetky štandardné kolíky sú dostupné aj v prevedení Volcera.
Technický popis materiálu Volcera
Nevyhovuje Vám tvar alebo rozmery našich štandardných keramických kolíkov alebo elektród? Pošlite nám Vašu predstavu, škicu alebo výkres a my Vám radi spravíme cenovú ponuku na zákazkovú výrobu.
Držiaky elektród
 |
 |
|
| L | Ø28 | Kužeľ 1:10 |
| 40 | 1111-ZK-10518 | – |
| 50 | 1111-ZK-10519 | – |
| 60 | 1111-ZK-10520 | – |
| – | – | 1111-ZK-10583 |
 |
 |
 |
| Kužeľ MK2 | Kužeľ MK3 | Závit M18×1.5 |
| 1111-ZK-10544 | 1111-ZK-10545 | 1111-ZK-10563 |
 |
 |
 |
| S-typ | R-typ | T-typ |
| 1111-ZK-10683 | 1111-ZK-10619 | 1111-ZK-10643 |
Príslušenstvo k držiakom elektród
|
|
|
Zostavy pre navarovanie matíc M12
Keramické kolíky Cerazur a výmenné elektródy
 |
 |
 |
 |
|
|
| Otvor v plechu ø mm |
Krátky typ (ručné podávanie) |
Dlhý typ (strojové podávanie) |
Typ s golierom |
Výmenná elektróda SW30 | Výmenná elektróda kruhová |
| 13.0 | 8228-ZK-11100 | 8228-ZK-10100 | 8228-ZK-10400 | 1111-ZK-10192 | NE-10192 |
| 13.1 | 8228-ZK-11101 | 8228-ZK-10101 | 8228-ZK-10401 | 1111-ZK-10193 | NE-10193 |
| 13.2 | 8228-ZK-11102 | 8228-ZK-10102 | 8228-ZK-10402 | 1111-ZK-10194 | NE-10194 |
| 13.3 | 8228-ZK-11103 | 8228-ZK-10103 | 8228-ZK-10403 | 1111-ZK-10195 | NE-10195 |
| 13.4 | 8228-ZK-11104 | 8228-ZK-10104 | 8228-ZK-10404 | 1111-ZK-10196 | NE-10196 |
| 13.5 | 8228-ZK-11105 | 8228-ZK-10105 | 8228-ZK-10405 | 1111-ZK-10197 | NE-10197 |
| 13.6 | 8228-ZK-11106 | 8228-ZK-10106 | 8228-ZK-10406 | 1111-ZK-10198 | NE-10198 |
| 13.7 | 8228-ZK-11107 | 8228-ZK-10107 | 8228-ZK-10407 | 1111-ZK-10199 | NE-10199 |
| 13.8 | 8228-ZK-11108 | 8228-ZK-10108 | 8228-ZK-10408 | 1111-ZK-10200 | NE-10200 |
| 13.9 | 8228-ZK-11109 | 8228-ZK-10109 | 8228-ZK-10409 | 1111-ZK-10201 | NE-10201 |
| 14.0 | 8228-ZK-11110 | 8228-ZK-10110 | 8228-ZK-10410 | 1111-ZK-10202 | NE-10202 |
| 14.1 | 8228-ZK-11111 | 8228-ZK-10111 | 8228-ZK-10411 | 1111-ZK-10203 | NE-10203 |
| 14.2 | 8228-ZK-11112 | 8228-ZK-10112 | 8228-ZK-10412 | 1111-ZK-10204 | NE-10204 |
| 14.3 | 8228-ZK-11113 | 8228-ZK-10113 | 8228-ZK-10413 | 1111-ZK-10205 | NE-10205 |
| 14.4 | 8228-ZK-11114 | 8228-ZK-10114 | 8228-ZK-10414 | 1111-ZK-10206 | NE-10206 |
| 14.5 | 8228-ZK-11115 | 8228-ZK-10115 | 8228-ZK-10415 | 1111-ZK-10207 | NE-10207 |
| 14.6 | 8228-ZK-11116 | 8228-ZK-10116 | 8228-ZK-10416 | 1111-ZK-10208 | NE-10208 |
| 14.7 | 8228-ZK-11117 | 8228-ZK-10117 | 8228-ZK-10417 | 1111-ZK-10209 | NE-10209 |
| 14.8 | 8228-ZK-11118 | 8228-ZK-10118 | 8228-ZK-10418 | 1111-ZK-10210 | NE-10210 |
| 14.9 | 8228-ZK-11119 | 8228-ZK-10119 | 8228-ZK-10419 | 1111-ZK-10211 | NE-10211 |
| 15.0 | 8228-ZK-11120 | 8228-ZK-10120 | 8228-ZK-10420 | 1111-ZK-10212 | NE-10212 |
Technický popis materiálu Cerazur
V prípade, že navárate matice veľkých rozmerov s veľkým zváracím prúdom a štandardné modré Cerazur keramické kolíky Vám nestačia, riešením je použitie materiálu Volcera. Volcera materiál dokáže znášať veľké tepelné šoky. Všetky štandardné kolíky sú dostupné aj v prevedení Volcera.
Technický popis materiálu Volcera
Nevyhovuje Vám tvar alebo rozmery našich štandardných keramických kolíkov alebo elektród? Pošlite nám Vašu predstavu, škicu alebo výkres a my Vám radi spravíme cenovú ponuku na zákazkovú výrobu.
Držiaky elektród
 |
|
|
| L | Ø28 | Kužeľ 1:10 |
| 40 | 1111-ZK-10521 | – |
| 50 | 1111-ZK-10522 | – |
| 60 | 1111-ZK-10523 | – |
| – | – | 1111-ZK-10583 |
|
|
|
| Kužeľ MK2 | Kužeľ MK3 | Závit M18×1.5 |
| 1111-ZK-10544 | 1111-ZK-10545 | 1111-ZK-10563 |
 |
 |
 |
| S-typ | R-typ | T-typ |
| 1111-ZK-10684 | 1111-ZK-10622 | 1111-ZK-10646 |
Príslušenstvo k držiakom elektród
|
|
|
Zostavy pre navarovanie matíc 7/16" UNF
Keramické kolíky Cerazur a výmenné elektródy
 |
 |
 |
|
|
|
| Otvor v plechu ø mm |
Krátky typ (ručné podávanie) |
Dlhý typ (strojové podávanie) |
Typ s golierom |
Výmenná elektróda SW30 | Výmenná elektróda kruhová |
| 12.0 | 8228-ZK-17189 | 8228-ZK-17089 | 8228-ZK-17389 | 1111-ZK-12182 | NE-12182 |
| 12.1 | 8228-ZK-17190 | 8228-ZK-17090 | 8228-ZK-17390 | 1111-ZK-12183 | NE-12183 |
| 12.2 | 8228-ZK-17191 | 8228-ZK-17091 | 8228-ZK-17391 | 1111-ZK-12184 | NE-12184 |
| 12.3 | 8228-ZK-17192 | 8228-ZK-17092 | 8228-ZK-17392 | 1111-ZK-12185 | NE-12185 |
| 12.4 | 8228-ZK-17193 | 8228-ZK-17093 | 8228-ZK-17393 | 1111-ZK-12186 | NE-12186 |
| 12.5 | 8228-ZK-17194 | 8228-ZK-17094 | 8228-ZK-17394 | 1111-ZK-12187 | NE-12187 |
| 12.6 | 8228-ZK-17195 | 8228-ZK-17095 | 8228-ZK-17395 | 1111-ZK-12188 | NE-12188 |
| 12.7 | 8228-ZK-17196 | 8228-ZK-17096 | 8228-ZK-17396 | 1111-ZK-12189 | NE-12189 |
| 12.8 | 8228-ZK-17197 | 8228-ZK-17097 | 8228-ZK-17397 | 1111-ZK-12190 | NE-12190 |
| 12.9 | 8228-ZK-17198 | 8228-ZK-17098 | 8228-ZK-17398 | 1111-ZK-12191 | NE-12191 |
| 13.0 | 8228-ZK-17199 | 8228-ZK-17099 | 8228-ZK-17399 | 1111-ZK-10192 | NE-10192 |
| 13.1 | 8228-ZK-17200 | 8228-ZK-17100 | 8228-ZK-17400 | 1111-ZK-10193 | NE-10193 |
| 13.2 | 8228-ZK-17201 | 8228-ZK-17101 | 8228-ZK-17401 | 1111-ZK-10194 | NE-10194 |
| 13.3 | 8228-ZK-17202 | 8228-ZK-17102 | 8228-ZK-17402 | 1111-ZK-10195 | NE-10195 |
| 13.4 | 8228-ZK-17203 | 8228-ZK-17103 | 8228-ZK-17403 | 1111-ZK-10196 | NE-10196 |
| 13.5 | 8228-ZK-17204 | 8228-ZK-17104 | 8228-ZK-17404 | 1111-ZK-10197 | NE-10197 |
| 13.6 | 8228-ZK-17205 | 8228-ZK-17105 | 8228-ZK-17405 | 1111-ZK-10198 | NE-10198 |
| 13.7 | 8228-ZK-17206 | 8228-ZK-17106 | 8228-ZK-17406 | 1111-ZK-10199 | NE-10199 |
| 13.8 | 8228-ZK-17207 | 8228-ZK-17107 | 8228-ZK-17407 | 1111-ZK-10200 | NE-10200 |
| 13.9 | 8228-ZK-17208 | 8228-ZK-17108 | 8228-ZK-17408 | 1111-ZK-10201 | NE-10201 |
| 14.0 | 8228-ZK-17209 | 8228-ZK-17109 | 8228-ZK-17409 | 1111-ZK-10202 | NE-10202 |
| 14.1 | 8228-ZK-17210 | 8228-ZK-17110 | 8228-ZK-17410 | 1111-ZK-10203 | NE-10203 |
| 14.2 | 8228-ZK-17211 | 8228-ZK-17111 | 8228-ZK-17411 | 1111-ZK-10204 | NE-10204 |
| 14.3 | 8228-ZK-17212 | 8228-ZK-17112 | 8228-ZK-17412 | 1111-ZK-10205 | NE-10205 |
| 14.4 | 8228-ZK-17213 | 8228-ZK-17113 | 8228-ZK-17413 | 1111-ZK-10206 | NE-10206 |
| 14.5 | 8228-ZK-17214 | 8228-ZK-17114 | 8228-ZK-17414 | 1111-ZK-10207 | NE-10207 |
| 14.6 | 8228-ZK-17215 | 8228-ZK-17115 | 8228-ZK-17415 | 1111-ZK-10208 | NE-10208 |
| 14.7 | 8228-ZK-17216 | 8228-ZK-17116 | 8228-ZK-17416 | 1111-ZK-10209 | NE-10209 |
| 14.8 | 8228-ZK-17217 | 8228-ZK-17117 | 8228-ZK-17417 | 1111-ZK-10210 | NE-10210 |
| 14.9 | 8228-ZK-17218 | 8228-ZK-17118 | 8228-ZK-17418 | 1111-ZK-10211 | NE-10211 |
| 15.0 | 8228-ZK-17219 | 8228-ZK-17119 | 8228-ZK-17419 | 1111-ZK-10212 | NE-10212 |
Technický popis materiálu Cerazur
V prípade, že navárate matice veľkých rozmerov s veľkým zváracím prúdom a štandardné modré Cerazur keramické kolíky Vám nestačia, riešením je použitie materiálu Volcera. Volcera materiál dokáže znášať veľké tepelné šoky. Všetky štandardné kolíky sú dostupné aj v prevedení Volcera.
Technický popis materiálu Volcera
Nevyhovuje Vám tvar alebo rozmery našich štandardných keramických kolíkov alebo elektród? Pošlite nám Vašu predstavu, škicu alebo výkres a my Vám radi spravíme cenovú ponuku na zákazkovú výrobu.
Držiaky elektród
|
|
|
| L | Ø28 | Kužeľ 1:10 |
| 40 | 1111-ZK-10521 | – |
| 50 | 1111-ZK-10522 | – |
| 60 | 1111-ZK-10523 | – |
| – | – | 1111-ZK-10584 |
 |
 |
 |
| Kužeľ MK2 | Kužeľ MK3 | Závit M18×1.5 |
| 1111-ZK-10546 | 1111-ZK-10547 | 1111-ZK-10564 |
|
|
|
| S-typ | R-typ | T-typ |
| 1111-ZK-10684 | 1111-ZK-10622 | 1111-ZK-10646 |
Príslušenstvo k držiakom elektród
|
|
|
Zostavy pre navarovanie matíc chladené vodou
Ponúkame komplexný sortiment náhradných dielov pre odporové zváranie matíc od držiakov elektród až po spotrebný materiál, ako sú keramické kolíky a výmenné elektródy. Naše zostavy chladené vodou odvádzajú teplo vznikajúce pri zváraní a zvyšujú tak životnosť celej zostavy.
Zostavy pre navarovanie matíc M4 chladené vodou
Keramické kolíky Cerazur a výmenné elektródy
|
|
|
 |
|
| Otvor v plechu ø mm |
Krátky typ (ručné podávanie) |
Dlhý typ (strojové podávanie) |
Typ s golierom |
Výmenná elektróda |
| 4.5 | 8228-ZK-11000 | 8228-ZK-10000 | 8228-ZK-10300 | 1111-ZK-20000 |
| 4.6 | 8228-ZK-11001 | 8228-ZK-10001 | 8228-ZK-10301 | 1111-ZK-20001 |
| 4.7 | 8228-ZK-11002 | 8228-ZK-10002 | 8228-ZK-10302 | 1111-ZK-20002 |
| 4.8 | 8228-ZK-11003 | 8228-ZK-10003 | 8228-ZK-10303 | 1111-ZK-20003 |
| 4.9 | 8228-ZK-11004 | 8228-ZK-10004 | 8228-ZK-10304 | 1111-ZK-20004 |
| 5.0 | 8228-ZK-11005 | 8228-ZK-10005 | 8228-ZK-10305 | 1111-ZK-20005 |
| 5.1 | 8228-ZK-11006 | 8228-ZK-10006 | 8228-ZK-10306 | 1111-ZK-20006 |
| 5.2 | 8228-ZK-11007 | 8228-ZK-10007 | 8228-ZK-10307 | 1111-ZK-20007 |
| 5.3 | 8228-ZK-11008 | 8228-ZK-10008 | 8228-ZK-10308 | 1111-ZK-20008 |
| 5.4 | 8228-ZK-11009 | 8228-ZK-10009 | 8228-ZK-10309 | 1111-ZK-20009 |
| 5.5 | 8228-ZK-11010 | 8228-ZK-10010 | 8228-ZK-10310 | 1111-ZK-20010 |
| 5.6 | 8228-ZK-11011 | 8228-ZK-10011 | 8228-ZK-10311 | 1111-ZK-20011 |
| 5.7 | 8228-ZK-11012 | 8228-ZK-10012 | 8228-ZK-10312 | 1111-ZK-20012 |
| 5.8 | 8228-ZK-11013 | 8228-ZK-10013 | 8228-ZK-10313 | 1111-ZK-20013 |
| 5.9 | 8228-ZK-11014 | 8228-ZK-10014 | 8228-ZK-10314 | 1111-ZK-20014 |
| 6.0 | 8228-ZK-11015 | 8228-ZK-10015 | 8228-ZK-10315 | 1111-ZK-20015 |
Technický popis materiálu Cerazur
V prípade, že navárate matice veľkých rozmerov s veľkým zváracím prúdom a štandardné modré Cerazur keramické kolíky Vám nestačia, riešením je použitie materiálu Volcera. Volcera materiál dokáže znášať veľké tepelné šoky. Všetky štandardné kolíky sú dostupné aj v prevedení Volcera.
Technický popis materiálu Volcera
Nevyhovuje Vám tvar alebo rozmery našich štandardných keramických kolíkov alebo elektród? Pošlite nám Vašu predstavu, škicu alebo výkres a my Vám radi spravíme cenovú ponuku na zákazkovú výrobu.
Držiaky elektród
 |
 |
 |
 |
 |
|
| Veľkosť matice | Kužeľ MK2 | Kužeľ MK3 | Závit M18×1.5 | R-typ | C-typ |
| M4 | 1111-ZK-20542 | 1111-ZK-20543 | 1111-ZK-20562 | 1111-ZK-20642 | 1111-ZK-20662 |
Chladiaci krúžok
 |
|||
| Veľkosť matice | Označenie | ØD | K |
| M4 – M8 | 1113-ZK-19766 | 46 | 40 |
| C-typ M4 – M8 | 1113-ZK-19766 | 46 | 40 |
Príslušenstvo k držiakom elektród
|
|
|
Zostavy pre navarovanie matíc M5 chladené vodou
Keramické kolíky Cerazur a výmenné elektródy
|
|
|
|
|
| Otvor v plechu ø mm |
Krátky typ (ručné podávanie) |
Dlhý typ (strojové podávanie) |
Typ s golierom |
Výmenná elektróda |
| 5.5 | 8228-ZK-11016 | 8228-ZK-10016 | 8228-ZK-10316 | 1111-ZK-20010 |
| 5.6 | 8228-ZK-11017 | 8228-ZK-10017 | 8228-ZK-10317 | 1111-ZK-20011 |
| 5.7 | 8228-ZK-11018 | 8228-ZK-10018 | 8228-ZK-10318 | 1111-ZK-20012 |
| 5.8 | 8228-ZK-11019 | 8228-ZK-10019 | 8228-ZK-10319 | 1111-ZK-20013 |
| 5.9 | 8228-ZK-11020 | 8228-ZK-10020 | 8228-ZK-10320 | 1111-ZK-20014 |
| 6.0 | 8228-ZK-11021 | 8228-ZK-10021 | 8228-ZK-10321 | 1111-ZK-20015 |
| 6.1 | 8228-ZK-11022 | 8228-ZK-10022 | 8228-ZK-10322 | 1111-ZK-20016 |
| 6.2 | 8228-ZK-11023 | 8228-ZK-10023 | 8228-ZK-10323 | 1111-ZK-20017 |
| 6.3 | 8228-ZK-11024 | 8228-ZK-10024 | 8228-ZK-10324 | 1111-ZK-20018 |
| 6.4 | 8228-ZK-11025 | 8228-ZK-10025 | 8228-ZK-10325 | 1111-ZK-20019 |
| 6.5 | 8228-ZK-11026 | 8228-ZK-10026 | 8228-ZK-10326 | 1111-ZK-20020 |
| 6.6 | 8228-ZK-11027 | 8228-ZK-10027 | 8228-ZK-10327 | 1111-ZK-20021 |
| 6.7 | 8228-ZK-11028 | 8228-ZK-10028 | 8228-ZK-10328 | 1111-ZK-20022 |
| 6.8 | 8228-ZK-11029 | 8228-ZK-10029 | 8228-ZK-10329 | 1111-ZK-20023 |
| 6.9 | 8228-ZK-11030 | 8228-ZK-10030 | 8228-ZK-10330 | 1111-ZK-20024 |
| 7.0 | 8228-ZK-11031 | 8228-ZK-10031 | 8228-ZK-10331 | 1111-ZK-20025 |
Technický popis materiálu Cerazur
V prípade, že navárate matice veľkých rozmerov s veľkým zváracím prúdom a štandardné modré Cerazur keramické kolíky Vám nestačia, riešením je použitie materiálu Volcera. Volcera materiál dokáže znášať veľké tepelné šoky. Všetky štandardné kolíky sú dostupné aj v prevedení Volcera.
Technický popis materiálu Volcera
Nevyhovuje Vám tvar alebo rozmery našich štandardných keramických kolíkov alebo elektród? Pošlite nám Vašu predstavu, škicu alebo výkres a my Vám radi spravíme cenovú ponuku na zákazkovú výrobu.
Držiaky elektród
|
|
|
|
|
|
| Veľkosť matice | Kužeľ MK2 | Kužeľ MK3 | Závit M18×1.5 | R-typ | C-typ |
| M5 | 1111-ZK-20542 | 1111-ZK-20543 | 1111-ZK-20562 | 1111-ZK-20642 | 1111-ZK-20662 |
Chladiaci krúžok
|
|||
| Veľkosť matice | Označenie | ØD | K |
| M4 – M8 | 1113-ZK-19766 | 46 | 40 |
| C-typ M4 – M8 | 1113-ZK-19766 | 46 | 40 |
Príslušenstvo k držiakom elektród
|
|
|
Zostavy pre navarovanie matíc M6 chladené vodou
Keramické kolíky Cerazur a výmenné elektródy
|
|
|
|
|
| Otvor v plechu ø mm |
Krátky typ (ručné podávanie) |
Dlhý typ (strojové podávanie) |
Typ s golierom |
Výmenná elektróda |
| 6.5 | 8228-ZK-11032 | 8228-ZK-10032 | 8228-ZK-10332 | 1111-ZK-20031 |
| 6.6 | 8228-ZK-11033 | 8228-ZK-10033 | 8228-ZK-10333 | 1111-ZK-20032 |
| 6.7 | 8228-ZK-11034 | 8228-ZK-10034 | 8228-ZK-10334 | 1111-ZK-20033 |
| 6.8 | 8228-ZK-11035 | 8228-ZK-10035 | 8228-ZK-10335 | 1111-ZK-20034 |
| 6.9 | 8228-ZK-11036 | 8228-ZK-10036 | 8228-ZK-10336 | 1111-ZK-20035 |
| 7.0 | 8228-ZK-11037 | 8228-ZK-10037 | 8228-ZK-10337 | 1111-ZK-20036 |
| 7.1 | 8228-ZK-11038 | 8228-ZK-10038 | 8228-ZK-10338 | 1111-ZK-20037 |
| 7.2 | 8228-ZK-11039 | 8228-ZK-10039 | 8228-ZK-10339 | 1111-ZK-20038 |
| 7.3 | 8228-ZK-11040 | 8228-ZK-10040 | 8228-ZK-10340 | 1111-ZK-20039 |
| 7.4 | 8228-ZK-11041 | 8228-ZK-10041 | 8228-ZK-10341 | 1111-ZK-20040 |
| 7.5 | 8228-ZK-11042 | 8228-ZK-10042 | 8228-ZK-10342 | 1111-ZK-20041 |
| 7.6 | 8228-ZK-11043 | 8228-ZK-10043 | 8228-ZK-10343 | 1111-ZK-20042 |
| 7.7 | 8228-ZK-11044 | 8228-ZK-10044 | 8228-ZK-10344 | 1111-ZK-20043 |
| 7.8 | 8228-ZK-11045 | 8228-ZK-10045 | 8228-ZK-10345 | 1111-ZK-20044 |
| 7.9 | 8228-ZK-11046 | 8228-ZK-10046 | 8228-ZK-10346 | 1111-ZK-20045 |
| 8.0 | 8228-ZK-11047 | 8228-ZK-10047 | 8228-ZK-10347 | 1111-ZK-20046 |
| 8.1 | 8228-ZK-11048 | 8228-ZK-10048 | 8228-ZK-10348 | 1111-ZK-20047 |
| 8.2 | 8228-ZK-11049 | 8228-ZK-10049 | 8228-ZK-10349 | 1111-ZK-20048 |
| 8.3 | 8228-ZK-11050 | 8228-ZK-10050 | 8228-ZK-10350 | 1111-ZK-20049 |
| 8.4 | 8228-ZK-11051 | 8228-ZK-10051 | 8228-ZK-10351 | 1111-ZK-20050 |
| 8.5 | 8228-ZK-11052 | 8228-ZK-10052 | 8228-ZK-10352 | 1111-ZK-20051 |
Technický popis materiálu Cerazur
V prípade, že navárate matice veľkých rozmerov s veľkým zváracím prúdom a štandardné modré Cerazur keramické kolíky Vám nestačia, riešením je použitie materiálu Volcera. Volcera materiál dokáže znášať veľké tepelné šoky. Všetky štandardné kolíky sú dostupné aj v prevedení Volcera.
Technický popis materiálu Volcera
Nevyhovuje Vám tvar alebo rozmery našich štandardných keramických kolíkov alebo elektród? Pošlite nám Vašu predstavu, škicu alebo výkres a my Vám radi spravíme cenovú ponuku na zákazkovú výrobu.
Držiaky elektród
|
|
|
|
|
|
| Veľkosť matice | Kužeľ MK2 | Kužeľ MK3 | Závit M18×1.5 | R-typ | C-typ |
| M6 | 1111-ZK-20542 | 1111-ZK-20543 | 1111-ZK-20562 | 1111-ZK-20642 | 1111-ZK-20662 |
Chladiaci krúžok
|
|||
| Veľkosť matice | Označenie | ØD | K |
| M4 – M8 | 1113-ZK-19766 | 46 | 40 |
| C-typ M4 – M8 | 1113-ZK-19766 | 46 | 40 |
Príslušenstvo k držiakom elektród
|
|
|
Zostavy pre navarovanie matíc M8 chladené vodou
Keramické kolíky Cerazur a výmenné elektródy
|
|
|
|
|
| Otvor v plechu ø mm |
Krátky typ (ručné podávanie) |
Dlhý typ (strojové podávanie) |
Typ s golierom |
Výmenná elektróda |
| 8.5 | 8228-ZK-11053 | 8228-ZK-10053 | 8228-ZK-10353 | 1111-ZK-20104 |
| 8.6 | 8228-ZK-11054 | 8228-ZK-10054 | 8228-ZK-10354 | 1111-ZK-20105 |
| 8.7 | 8228-ZK-11055 | 8228-ZK-10055 | 8228-ZK-10355 | 1111-ZK-20106 |
| 8.8 | 8228-ZK-11056 | 8228-ZK-10056 | 8228-ZK-10356 | 1111-ZK-20107 |
| 8.9 | 8228-ZK-11057 | 8228-ZK-10057 | 8228-ZK-10357 | 1111-ZK-20108 |
| 9.0 | 8228-ZK-11058 | 8228-ZK-10058 | 8228-ZK-10358 | 1111-ZK-20109 |
| 9.1 | 8228-ZK-11059 | 8228-ZK-10059 | 8228-ZK-10359 | 1111-ZK-20110 |
| 9.2 | 8228-ZK-11060 | 8228-ZK-10060 | 8228-ZK-10360 | 1111-ZK-20111 |
| 9.3 | 8228-ZK-11061 | 8228-ZK-10061 | 8228-ZK-10361 | 1111-ZK-20112 |
| 9.4 | 8228-ZK-11062 | 8228-ZK-10062 | 8228-ZK-10362 | 1111-ZK-20113 |
| 9.5 | 8228-ZK-11063 | 8228-ZK-10063 | 8228-ZK-10363 | 1111-ZK-20114 |
| 9.6 | 8228-ZK-11064 | 8228-ZK-10064 | 8228-ZK-10364 | 1111-ZK-20115 |
| 9.7 | 8228-ZK-11065 | 8228-ZK-10065 | 8228-ZK-10365 | 1111-ZK-20116 |
| 9.8 | 8228-ZK-11066 | 8228-ZK-10066 | 8228-ZK-10366 | 1111-ZK-20117 |
| 9.9 | 8228-ZK-11067 | 8228-ZK-10067 | 8228-ZK-10367 | 1111-ZK-20118 |
| 10.0 | 8228-ZK-11068 | 8228-ZK-10068 | 8228-ZK-10368 | 1111-ZK-20119 |
| 10.1 | 8228-ZK-11069 | 8228-ZK-10069 | 8228-ZK-10369 | 1111-ZK-20120 |
| 10.2 | 8228-ZK-11070 | 8228-ZK-10070 | 8228-ZK-10370 | 1111-ZK-20121 |
| 10.3 | 8228-ZK-11071 | 8228-ZK-10071 | 8228-ZK-10371 | 1111-ZK-20122 |
| 10.4 | 8228-ZK-11072 | 8228-ZK-10072 | 8228-ZK-10372 | 1111-ZK-20123 |
| 10.5 | 8228-ZK-11073 | 8228-ZK-10073 | 8228-ZK-10373 | 1111-ZK-20124 |
| 10.6 | 8228-ZK-11074 | 8228-ZK-10074 | 8228-ZK-10374 | 1111-ZK-20125 |
| 10.7 | 8228-ZK-11075 | 8228-ZK-10075 | 8228-ZK-10375 | 1111-ZK-20126 |
| 10.8 | 8228-ZK-11076 | 8228-ZK-10076 | 8228-ZK-10376 | 1111-ZK-20127 |
| 10.9 | 8228-ZK-11077 | 8228-ZK-10077 | 8228-ZK-10377 | 1111-ZK-20128 |
| 11.0 | 8228-ZK-11078 | 8228-ZK-10078 | 8228-ZK-10378 | 1111-ZK-20129 |
Technický popis materiálu Cerazur
V prípade, že navárate matice veľkých rozmerov s veľkým zváracím prúdom a štandardné modré Cerazur keramické kolíky Vám nestačia, riešením je použitie materiálu Volcera. Volcera materiál dokáže znášať veľké tepelné šoky. Všetky štandardné kolíky sú dostupné aj v prevedení Volcera.
Technický popis materiálu Volcera
Nevyhovuje Vám tvar alebo rozmery našich štandardných keramických kolíkov alebo elektród? Pošlite nám Vašu predstavu, škicu alebo výkres a my Vám radi spravíme cenovú ponuku na zákazkovú výrobu.
Držiaky elektród
|
|
|
|
|
|
| Veľkosť matice | Kužeľ MK2 | Kužeľ MK3 | Závit M18×1.5 | R-typ | C-typ |
| M8 | 1111-ZK-20542 | 1111-ZK-20543 | 1111-ZK-20562 | 1111-ZK-20642 | 1111-ZK-20662 |
Chladiaci krúžok
|
|||
| Veľkosť matice | Označenie | ØD | K |
| M4 – M8 | 1113-ZK-19766 | 46 | 40 |
| C-typ M4 – M8 | 1113-ZK-19766 | 46 | 40 |
Príslušenstvo k držiakom elektród
|
|
|
Zostavy pre navarovanie matíc M10 chladené vodou
Keramické kolíky Cerazur a výmenné elektródy
|
|
|
 |
|
| Otvor v plechu ø mm |
Krátky typ (ručné podávanie) |
Dlhý typ (strojové podávanie) |
Typ s golierom |
Výmenná elektróda |
| 11.0 | 8228-ZK-11079 | 8228-ZK-10079 | 8228-ZK-10379 | 1111-ZK-20166 |
| 11.1 | 8228-ZK-11080 | 8228-ZK-10080 | 8228-ZK-10380 | 1111-ZK-20167 |
| 11.2 | 8228-ZK-11081 | 8228-ZK-10081 | 8228-ZK-10381 | 1111-ZK-20168 |
| 11.3 | 8228-ZK-11082 | 8228-ZK-10082 | 8228-ZK-10382 | 1111-ZK-20169 |
| 11.4 | 8228-ZK-11083 | 8228-ZK-10083 | 8228-ZK-10383 | 1111-ZK-20170 |
| 11.5 | 8228-ZK-11084 | 8228-ZK-10084 | 8228-ZK-10384 | 1111-ZK-20171 |
| 11.6 | 8228-ZK-11085 | 8228-ZK-10085 | 8228-ZK-10385 | 1111-ZK-20172 |
| 11.7 | 8228-ZK-11086 | 8228-ZK-10086 | 8228-ZK-10386 | 1111-ZK-20173 |
| 11.8 | 8228-ZK-11087 | 8228-ZK-10087 | 8228-ZK-10387 | 1111-ZK-20174 |
| 11.9 | 8228-ZK-11088 | 8228-ZK-10088 | 8228-ZK-10388 | 1111-ZK-20175 |
| 12.0 | 8228-ZK-11089 | 8228-ZK-10089 | 8228-ZK-10389 | 1111-ZK-20176 |
| 12.1 | 8228-ZK-11090 | 8228-ZK-10090 | 8228-ZK-10390 | 1111-ZK-20177 |
| 12.2 | 8228-ZK-11091 | 8228-ZK-10091 | 8228-ZK-10391 | 1111-ZK-20178 |
| 12.3 | 8228-ZK-11092 | 8228-ZK-10092 | 8228-ZK-10392 | 1111-ZK-20179 |
| 12.4 | 8228-ZK-11093 | 8228-ZK-10093 | 8228-ZK-10393 | 1111-ZK-20180 |
| 12.5 | 8228-ZK-11094 | 8228-ZK-10094 | 8228-ZK-10394 | 1111-ZK-20181 |
| 12.6 | 8228-ZK-11095 | 8228-ZK-10095 | 8228-ZK-10395 | 1111-ZK-20182 |
| 12.7 | 8228-ZK-11096 | 8228-ZK-10096 | 8228-ZK-10396 | 1111-ZK-20183 |
| 12.8 | 8228-ZK-11097 | 8228-ZK-10097 | 8228-ZK-10397 | 1111-ZK-20184 |
| 12.9 | 8228-ZK-11098 | 8228-ZK-10098 | 8228-ZK-10398 | 1111-ZK-20185 |
| 13.0 | 8228-ZK-11099 | 8228-ZK-10099 | 8228-ZK-10399 | 1111-ZK-20186 |
Technický popis materiálu Cerazur
V prípade, že navárate matice veľkých rozmerov s veľkým zváracím prúdom a štandardné modré Cerazur keramické kolíky Vám nestačia, riešením je použitie materiálu Volcera. Volcera materiál dokáže znášať veľké tepelné šoky. Všetky štandardné kolíky sú dostupné aj v prevedení Volcera.
Technický popis materiálu Volcera
Nevyhovuje Vám tvar alebo rozmery našich štandardných keramických kolíkov alebo elektród? Pošlite nám Vašu predstavu, škicu alebo výkres a my Vám radi spravíme cenovú ponuku na zákazkovú výrobu.
Držiaky elektród
|
|
|
|
|
|
| Veľkosť matice | Kužeľ MK2 | Kužeľ MK3 | Závit M18×1.5 | R-typ | C-typ |
| M10 | 1111-ZK-20544 | 1111-ZK-20545 | 1111-ZK-20563 | 1111-ZK-20644 | 1111-ZK-20663 |
Chladiaci krúžok
|
|||
| Veľkosť matice | Označenie | ØD | K |
| M10 – M12 | 1113-ZK-19767 | 52 | 46 |
| C-typ M10 – M12 | 1113-ZK-19769 | 52 | 46 |
Príslušenstvo k držiakom elektród
|
|
|
Zostavy pre navarovanie matíc M12 chladené vodou
Keramické kolíky Cerazur a výmenné elektródy
|
|
|
|
|
| Otvor v plechu ø mm |
Krátky typ (ručné podávanie) |
Dlhý typ (strojové podávanie) |
Typ s golierom |
Výmenná elektróda |
| 13.0 | 8228-ZK-11100 | 8228-ZK-10100 | 8228-ZK-10400 | 1111-ZK-20192 |
| 13.1 | 8228-ZK-11101 | 8228-ZK-10101 | 8228-ZK-10401 | 1111-ZK-20193 |
| 13.2 | 8228-ZK-11102 | 8228-ZK-10102 | 8228-ZK-10402 | 1111-ZK-20194 |
| 13.3 | 8228-ZK-11103 | 8228-ZK-10103 | 8228-ZK-10403 | 1111-ZK-20195 |
| 13.4 | 8228-ZK-11104 | 8228-ZK-10104 | 8228-ZK-10404 | 1111-ZK-20196 |
| 13.5 | 8228-ZK-11105 | 8228-ZK-10105 | 8228-ZK-10405 | 1111-ZK-20197 |
| 13.6 | 8228-ZK-11106 | 8228-ZK-10106 | 8228-ZK-10406 | 1111-ZK-20198 |
| 13.7 | 8228-ZK-11107 | 8228-ZK-10107 | 8228-ZK-10407 | 1111-ZK-20199 |
| 13.8 | 8228-ZK-11108 | 8228-ZK-10108 | 8228-ZK-10408 | 1111-ZK-20200 |
| 13.9 | 8228-ZK-11109 | 8228-ZK-10109 | 8228-ZK-10409 | 1111-ZK-20201 |
| 14.0 | 8228-ZK-11110 | 8228-ZK-10110 | 8228-ZK-10410 | 1111-ZK-20202 |
| 14.1 | 8228-ZK-11111 | 8228-ZK-10111 | 8228-ZK-10411 | 1111-ZK-20203 |
| 14.2 | 8228-ZK-11112 | 8228-ZK-10112 | 8228-ZK-10412 | 1111-ZK-20204 |
| 14.3 | 8228-ZK-11113 | 8228-ZK-10113 | 8228-ZK-10413 | 1111-ZK-20205 |
| 14.4 | 8228-ZK-11114 | 8228-ZK-10114 | 8228-ZK-10414 | 1111-ZK-20206 |
| 14.5 | 8228-ZK-11115 | 8228-ZK-10115 | 8228-ZK-10415 | 1111-ZK-20207 |
| 14.6 | 8228-ZK-11116 | 8228-ZK-10116 | 8228-ZK-10416 | 1111-ZK-20208 |
| 14.7 | 8228-ZK-11117 | 8228-ZK-10117 | 8228-ZK-10417 | 1111-ZK-20209 |
| 14.8 | 8228-ZK-11118 | 8228-ZK-10118 | 8228-ZK-10418 | 1111-ZK-20210 |
| 14.9 | 8228-ZK-11119 | 8228-ZK-10119 | 8228-ZK-10419 | 1111-ZK-20211 |
| 15.0 | 8228-ZK-11120 | 8228-ZK-10120 | 8228-ZK-10420 | 1111-ZK-20212 |
Technický popis materiálu Cerazur
V prípade, že navárate matice veľkých rozmerov s veľkým zváracím prúdom a štandardné modré Cerazur keramické kolíky Vám nestačia, riešením je použitie materiálu Volcera. Volcera materiál dokáže znášať veľké tepelné šoky. Všetky štandardné kolíky sú dostupné aj v prevedení Volcera.
Technický popis materiálu Volcera
Nevyhovuje Vám tvar alebo rozmery našich štandardných keramických kolíkov alebo elektród? Pošlite nám Vašu predstavu, škicu alebo výkres a my Vám radi spravíme cenovú ponuku na zákazkovú výrobu.
Držiaky elektród
|
|
|
|
|
|
| Veľkosť matice | Kužeľ MK2 | Kužeľ MK3 | Závit M18×1.5 | R-typ | C-typ |
| M12 | 1111-ZK-20544 | 1111-ZK-20545 | 1111-ZK-20563 | 1111-ZK-20644 | 1111-ZK-20663 |
Chladiaci krúžok
|
|||
| Veľkosť matice | Označenie | ØD | K |
| M10 – M12 | 1113-ZK-19767 | 52 | 46 |
| C-typ M10 – M12 | 1113-ZK-19769 | 52 | 46 |
Príslušenstvo k držiakom elektród
|
|
|
Zostavy pre navarovanie matíc M14 chladené vodou
Keramické kolíky Cerazur a výmenné elektródy
 |
 |
 |
 |
|
| Otvor v plechu ø mm |
Krátky typ (ručné podávanie) |
Dlhý typ (strojové podávanie) |
Typ s golierom |
Výmenná elektróda |
| 15.0 | 8228-ZK-11121 | 8228-ZK-10121 | 8228-ZK-10421 | 1111-ZK-10218 |
| 15.1 | 8228-ZK-11122 | 8228-ZK-10122 | 8228-ZK-10422 | 1111-ZK-10219 |
| 15.2 | 8228-ZK-11123 | 8228-ZK-10123 | 8228-ZK-10423 | 1111-ZK-10220 |
| 15.3 | 8228-ZK-11124 | 8228-ZK-10124 | 8228-ZK-10424 | 1111-ZK-10221 |
| 15.4 | 8228-ZK-11125 | 8228-ZK-10125 | 8228-ZK-10425 | 1111-ZK-10222 |
| 15.5 | 8228-ZK-11126 | 8228-ZK-10126 | 8228-ZK-10426 | 1111-ZK-10223 |
| 15.6 | 8228-ZK-11127 | 8228-ZK-10127 | 8228-ZK-10427 | 1111-ZK-10224 |
| 15.7 | 8228-ZK-11128 | 8228-ZK-10128 | 8228-ZK-10428 | 1111-ZK-10225 |
| 15.8 | 8228-ZK-11129 | 8228-ZK-10129 | 8228-ZK-10429 | 1111-ZK-10226 |
| 15.9 | 8228-ZK-11130 | 8228-ZK-10130 | 8228-ZK-10430 | 1111-ZK-10227 |
| 16.0 | 8228-ZK-11131 | 8228-ZK-10131 | 8228-ZK-10431 | 1111-ZK-10228 |
| 16.1 | 8228-ZK-11132 | 8228-ZK-10132 | 8228-ZK-10432 | 1111-ZK-10229 |
| 16.2 | 8228-ZK-11133 | 8228-ZK-10133 | 8228-ZK-10433 | 1111-ZK-10230 |
| 16.3 | 8228-ZK-11134 | 8228-ZK-10134 | 8228-ZK-10434 | 1111-ZK-10231 |
| 16.4 | 8228-ZK-11135 | 8228-ZK-10135 | 8228-ZK-10435 | 1111-ZK-10232 |
| 16.5 | 8228-ZK-11136 | 8228-ZK-10136 | 8228-ZK-10436 | 1111-ZK-10233 |
| 16.6 | 8228-ZK-11137 | 8228-ZK-10137 | 8228-ZK-10437 | 1111-ZK-10234 |
| 16.7 | 8228-ZK-11138 | 8228-ZK-10138 | 8228-ZK-10438 | 1111-ZK-10235 |
| 16.8 | 8228-ZK-11139 | 8228-ZK-10139 | 8228-ZK-10439 | 1111-ZK-10236 |
| 16.9 | 8228-ZK-11140 | 8228-ZK-10140 | 8228-ZK-10440 | 1111-ZK-10237 |
| 17.0 | 8228-ZK-11141 | 8228-ZK-10141 | 8228-ZK-10441 | 1111-ZK-10238 |
| 17.1 | 8228-ZK-11142 | 8228-ZK-10142 | 8228-ZK-10442 | 1111-ZK-10239 |
| 17.2 | 8228-ZK-11143 | 8228-ZK-10143 | 8228-ZK-10443 | 1111-ZK-10240 |
| 17.3 | 8228-ZK-11144 | 8228-ZK-10144 | 8228-ZK-10444 | 1111-ZK-10241 |
| 17.4 | 8228-ZK-11145 | 8228-ZK-10145 | 8228-ZK-10445 | 1111-ZK-10242 |
| 17.5 | 8228-ZK-11146 | 8228-ZK-10146 | 8228-ZK-10446 | 1111-ZK-10243 |
Technický popis materiálu Cerazur
V prípade, že navárate matice veľkých rozmerov s veľkým zváracím prúdom a štandardné modré Cerazur keramické kolíky Vám nestačia, riešením je použitie materiálu Volcera. Volcera materiál dokáže znášať veľké tepelné šoky. Všetky štandardné kolíky sú dostupné aj v prevedení Volcera.
Technický popis materiálu Volcera
Nevyhovuje Vám tvar alebo rozmery našich štandardných keramických kolíkov alebo elektród? Pošlite nám Vašu predstavu, škicu alebo výkres a my Vám radi spravíme cenovú ponuku na zákazkovú výrobu.
Držiaky elektród
|
|
|
|
| Veľkosť matice | Kužeľ MK2 | Kužeľ MK3 | Závit M18×1.5 |
| M14 | 1111-ZK-20565 | 1111-ZK-20566 | 1111-ZK-20567 |
Chladiaci krúžok
|
|||
| Veľkosť matice | Označenie | ØD | K |
| M14 | 1113-ZK-19770 | 65 | 52 |
Príslušenstvo k držiakom elektród
|
|
|
Zostavy pre navarovanie matíc M16 chladené vodou
Keramické kolíky Cerazur a výmenné elektródy
 |
 |
 |
 |
|
| Otvor v plechu ø mm |
Krátky typ (ručné podávanie) |
Dlhý typ (strojové podávanie) |
Typ s golierom |
Výmenná elektróda |
| 17.0 | 8228-ZK-11147 | 8228-ZK-10147 | 8228-ZK-10447 | 1111-ZK-10244 |
| 17.1 | 8228-ZK-11148 | 8228-ZK-10148 | 8228-ZK-10448 | 1111-ZK-10245 |
| 17.2 | 8228-ZK-11149 | 8228-ZK-10149 | 8228-ZK-10449 | 1111-ZK-10246 |
| 17.3 | 8228-ZK-11150 | 8228-ZK-10150 | 8228-ZK-10450 | 1111-ZK-10247 |
| 17.4 | 8228-ZK-11151 | 8228-ZK-10151 | 8228-ZK-10451 | 1111-ZK-10248 |
| 17.5 | 8228-ZK-11152 | 8228-ZK-10152 | 8228-ZK-10452 | 1111-ZK-10249 |
| 17.6 | 8228-ZK-11153 | 8228-ZK-10153 | 8228-ZK-10453 | 1111-ZK-10250 |
| 17.7 | 8228-ZK-11154 | 8228-ZK-10154 | 8228-ZK-10454 | 1111-ZK-10251 |
| 17.8 | 8228-ZK-11155 | 8228-ZK-10155 | 8228-ZK-10455 | 1111-ZK-10252 |
| 17.9 | 8228-ZK-11156 | 8228-ZK-10156 | 8228-ZK-10456 | 1111-ZK-10253 |
| 18.0 | 8228-ZK-11157 | 8228-ZK-10157 | 8228-ZK-10457 | 1111-ZK-10254 |
| 18.1 | 8228-ZK-11158 | 8228-ZK-10158 | 8228-ZK-10458 | 1111-ZK-10255 |
| 18.2 | 8228-ZK-11159 | 8228-ZK-10159 | 8228-ZK-10459 | 1111-ZK-10256 |
| 18.3 | 8228-ZK-11160 | 8228-ZK-10160 | 8228-ZK-10460 | 1111-ZK-10257 |
| 18.4 | 8228-ZK-11161 | 8228-ZK-10161 | 8228-ZK-10461 | 1111-ZK-10258 |
| 18.5 | 8228-ZK-11162 | 8228-ZK-10162 | 8228-ZK-10462 | 1111-ZK-10259 |
| 18.6 | 8228-ZK-11163 | 8228-ZK-10163 | 8228-ZK-10463 | 1111-ZK-10260 |
| 18.7 | 8228-ZK-11164 | 8228-ZK-10164 | 8228-ZK-10464 | 1111-ZK-10261 |
| 18.8 | 8228-ZK-11165 | 8228-ZK-10165 | 8228-ZK-10465 | 1111-ZK-10262 |
| 18.9 | 8228-ZK-11166 | 8228-ZK-10166 | 8228-ZK-10466 | 1111-ZK-10263 |
| 19.0 | 8228-ZK-11167 | 8228-ZK-10167 | 8228-ZK-10467 | 1111-ZK-10264 |
| 19.1 | 8228-ZK-11168 | 8228-ZK-10168 | 8228-ZK-10468 | 1111-ZK-10265 |
| 19.2 | 8228-ZK-11169 | 8228-ZK-10169 | 8228-ZK-10469 | 1111-ZK-10266 |
| 19.3 | 8228-ZK-11170 | 8228-ZK-10170 | 8228-ZK-10470 | 1111-ZK-10267 |
| 19.4 | 8228-ZK-11171 | 8228-ZK-10171 | 8228-ZK-10471 | 1111-ZK-10268 |
| 19.5 | 8228-ZK-11172 | 8228-ZK-10172 | 8228-ZK-10472 | 1111-ZK-10269 |
Technický popis materiálu Cerazur
V prípade, že navárate matice veľkých rozmerov s veľkým zváracím prúdom a štandardné modré Cerazur keramické kolíky Vám nestačia, riešením je použitie materiálu Volcera. Volcera materiál dokáže znášať veľké tepelné šoky. Všetky štandardné kolíky sú dostupné aj v prevedení Volcera.
Technický popis materiálu Volcera
Nevyhovuje Vám tvar alebo rozmery našich štandardných keramických kolíkov alebo elektród? Pošlite nám Vašu predstavu, škicu alebo výkres a my Vám radi spravíme cenovú ponuku na zákazkovú výrobu.
Držiaky elektród
|
|
|
|
| Veľkosť matice | Kužeľ MK2 | Kužeľ MK3 | Závit M18×1.5 |
| M16 | 1111-ZK-20565 | 1111-ZK-20566 | 1111-ZK-20567 |
Chladiaci krúžok
|
|||
| Veľkosť matice | Označenie | ØD | K |
| M16 | 1113-ZK-19770 | 65 | 52 |
Príslušenstvo k držiakom elektród
|
|
|
